深圳市景曄交通器材有限公司是一家專業制造自行車、電動車、童車等前叉碗組、五通碗組及快拆束仔的中外合資企業，本文將詳細介紹景曄的碗組產品安裝步驟。

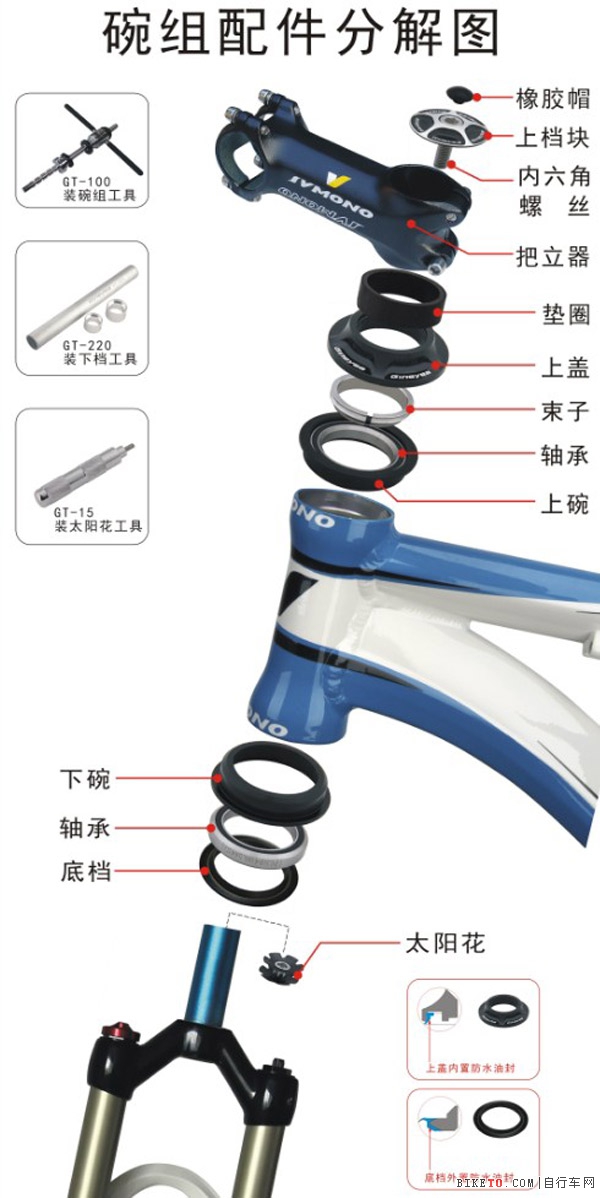

自行車碗組、山地車碗組各配件安裝步驟

前叉下檔部分

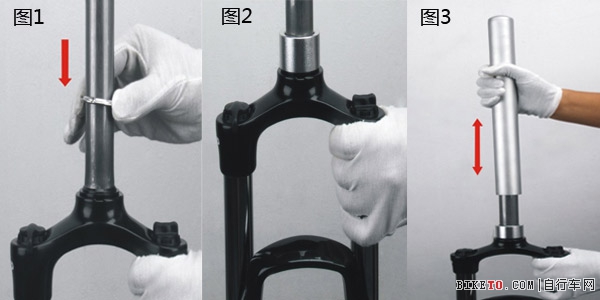

1.拿一相應的下檔，并調整好方向，斜面朝上，平面朝下放入前叉，如圖1。

1.1 拿一裝下檔工具底座，套入裝有下檔的前叉上，如圖2。

1.2 放入套筒，用力沖擊工具底座直到把下檔打到位，如圖3。

前叉太陽花部分

根據相應的前叉選用相應的膨脹花及太陽花。

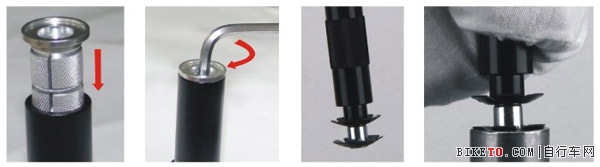

若是碳纖前叉一般選用膨脹花，把膨脹花螺絲松到可以放進前叉立管，如圖1；再用6mm扳手把螺絲鎖緊，如圖2。

2.2 取一與立管相對應的太陽花，擰入工具螺紋處，如圖3。

2.3 將工具放入立管端口處，注意要垂直，如圖4。

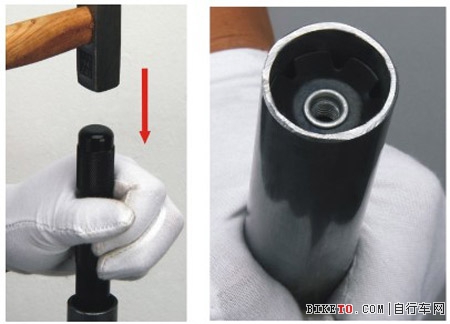

2.4 用鐵錘擊打工具頂部， 直到太陽花沉至與 立管端口15mm左右， 如圖5 、圖6。

車頭管部分

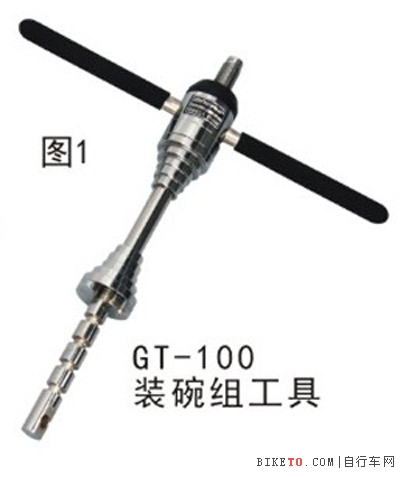

3.裝上下碗，根據各個廠家生產的車架頭管和公差可能會有偏差，在裝入上下碗的時候也有松緊，大部分都是需要用裝碗工具   ，如圖1。

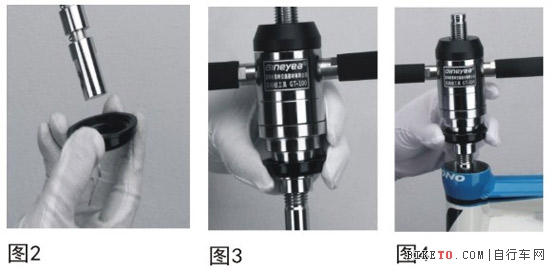

3.1 先把上碗放穿入碗組工具，注意碗的方向，上碗碗口向上，然后再穿入車架頭管內，如圖2、圖3、圖4。

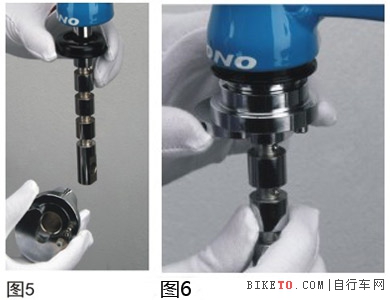

3.2 在穿入下碗時，請注意下碗碗口向下方，并把組裝工具下培林座也穿入工具主軸螺桿同時卡好檔片，如圖5、圖6。

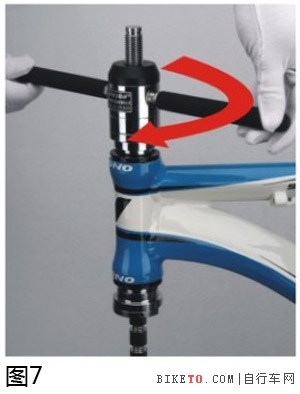

3.3 按順時針旋轉手柄，注意觀察上下碗是否平整，由于壓碗需要的力量比較大，所以最好由兩人同時操作，一人用開口扳手或直徑8mm的鐵棒固定主軸下方扳手位，一人手握手柄用力旋轉，直到上下碗壓到位壓平， 如圖7。

前叉與車頭管組合部分

4.前叉與車架的組裝

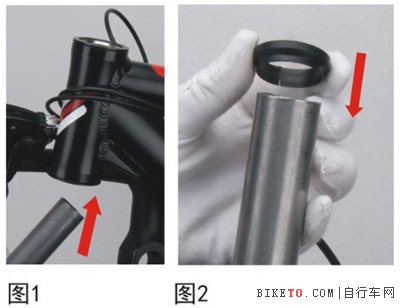

4.1 將裝好下檔和太陽花的前叉裝入車架，如圖1。

4.2 放入上束，注意束子方向，有斜度的方向向下，如圖2。

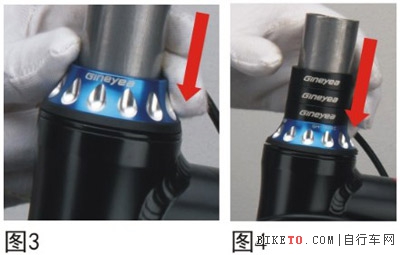

4.3 放入碗組上蓋，注意:一般情況都是喇叭口向下，如圖3。

4.4 加入墊圈，根據個人高度與喜好加入相應的墊圈，如圖4。

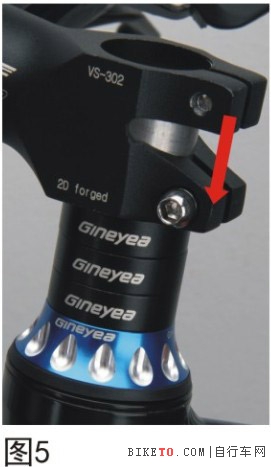

4.5 裝入把立器，注意:一般要求都是把立器要高出于前叉立管3-5mm，如圖5。

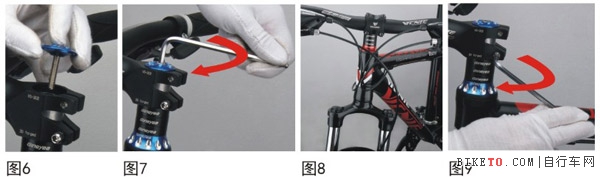

4.6 最后裝入上檔塊并用6mm板手鎖緊螺絲， 如圖6、圖7。

4.7 調整好角度并鎖緊把立器螺絲，如圖8、圖9。

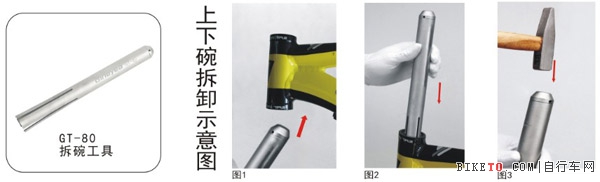

車頭前叉檢修與碗組拆卸

車頭前叉的自我檢查

1.首先把前叉減振器打到鎖死位置。

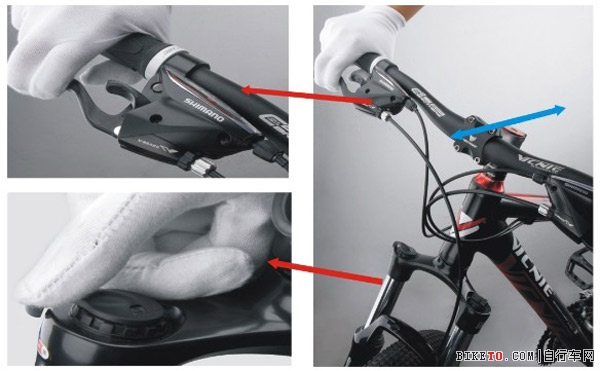

2.右手握緊前剎前后推動，感覺車頭:

A.無松動:說明車頭碗組無磨損，前叉與車架密合完好。

B.有松動間隙感:說明車頭碗組有磨損，需要盡快檢修或更換碗組。

3.日常保養:

A.騎行一段時間后，要對車子活動部位進行清理，并打上黃油。

B.車輛騎行后，要及時對整車進行清洗并擦拭干凈。

C.每次出行前進行必要的一些檢查如，剎車、輪胎氣壓等。
